MAZDA  ロードスター 製作記　③ シャーシの塗装

現在ボディは全身シンナー浴してすっぴん状態 (T_T)　下地から作り直しです。その前に製作記③ではシャーシ完成までの工程を紹介します。



このキットはタミヤの商品ＰＲでもわざわざ床下の写真が使われてるほど、シャーシの部品構成が凝っています。



展示会に便利なので、ここ数年はベースに固定するようにしてて、「真っ黒に塗って終わり・ベースに固定だからいいのいいの」ってコトが



多いんですが、今回は組説の塗装指示を（ほとんど）守ってちゃんと色を塗るコトにします。

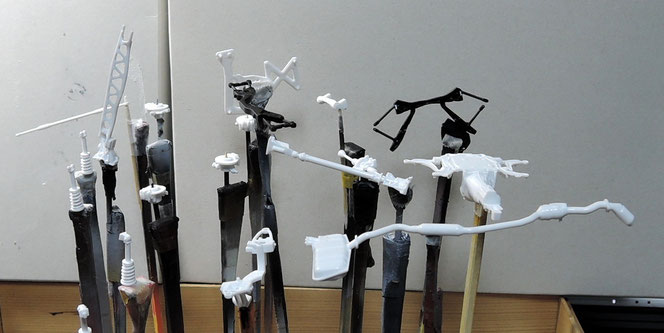

長々と一体成形の排気管、特徴的な形状の





パワープラントフレーム等、ちゃんと塗り





たくなる魅力的なパーツ群♪

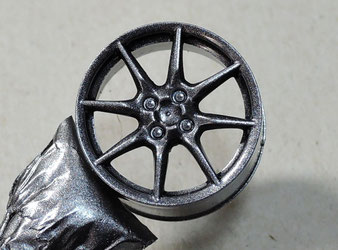

ホイールの色は散々考えたんですが



結局ライトガンメタルで塗っただけ



です。







　　　で、ボルトはこんなに



　　　奥まった所にあるんですが  →












　　　　16回息を止めてエナメルのロイヤルブルーをちょんと載せました。







　　　　インレットは真ん中に貼るの難しそう、って思ってましたが



　　　　やってみたら自然にいい位置に納まる感じでラクでした。







細いスポークのホイールでブレーキが丸見えなので、ディスクを簡単工作します。ついこの間、敬愛する模型電動士さんが感動のディスク工作



をされてたのに比べると、あまりにお粗末ではありますが。。。今作はデキのいいキットを素組みで素早く、がテーマなので、なるべく隘路に



入り込まないようにね。

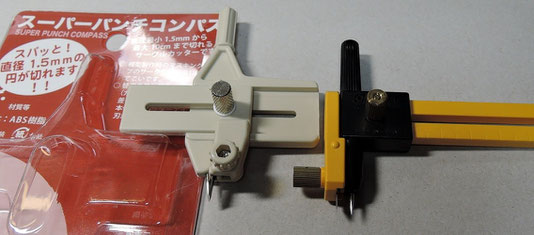

　　長らく右のサークルカッターを愛用してますが、



　　今回は最近買った左のパンチコンパスを初使用。



　　　　　「直径1.5ミリの円がスパッと」



　　という謳い文句に違わず、シャープに切れる感じです。

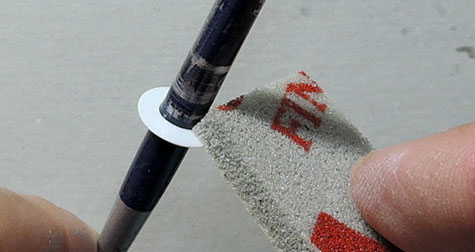

　　切り出したドーナツを回しながら、240番の研磨材で





　　キズ（ミゾ）をつけます。

　　ミゾが埋まらないようにクロームシルバーを薄く

　　塗布しました。

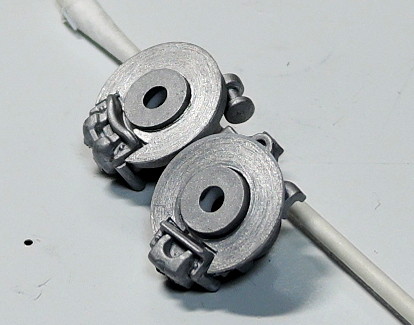

　　　で、キャリパーを避けるようにディスクに切り込みを入れます。

　　　フロントとリヤ、それぞれ現物合わせで。














　　　　　　ホイール越しならなんとかセーフかな。。。

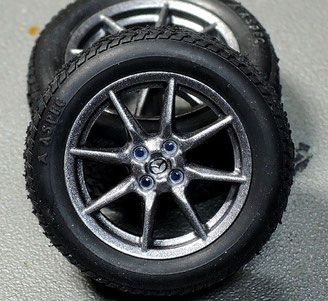

　　　　　　　　　　　　タイヤ/ホイール完成♪





　　　　　　



　　　　　　　ボディカラーが青系なので随所に青を使っていきます。



多くの部品が、セミグロスブラックとフラットアルミの



塗り分けの指示になってますが、私は黒をグロスに



します。







背景となる床面がツヤ消しの黒なので、グロスの黒で



対比をはっきりさせた方が模型映えすると思うんですよ。







黒を缶スプレー、フラットアルミはエナメル筆塗り。











ラッカー上のエナメルなので、矢印のようなハミだしは、



乾燥後に爪楊枝でコリコリってやれば取れます(^^)


この２つはメッキ塗装。





これらのパーツははじめからエラくツヤツヤ状態。



ひょっとして、メッキ塗装を想定してるのか！？







ゲート処理した部分だけは磨き直しましたが、



それ以外は箱から出したまま。







それでこの光沢に仕上がるんですから、パーツの



平滑具合スゴイでしょ！







パワープラントフレームの左端部分は



フラットアルミで塗り分けました（指示通り）

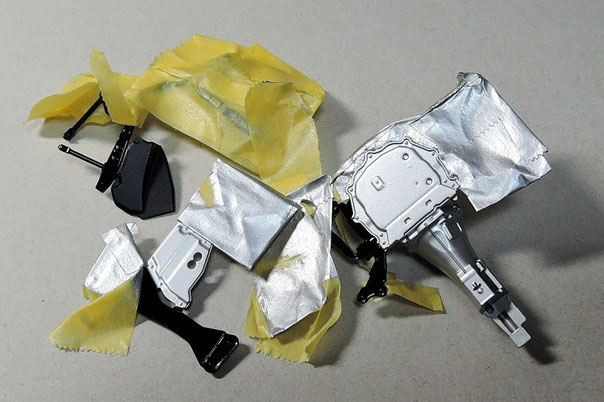

これらのパーツはマスキングして塗り分け。









床下のパーツをマスキング。。。何年ぶりやろぉ！









２つは黒を隠してシルバーリーフを塗布。







左のパーツのマスキングは面倒くさかった。







右のパーツはツヤ消しクリアを吹きました。





シャーシ本体はグレーと黒の塗り分け指示ですが、青を意識して勝手に色を変えました。







タミヤのネイビーブルー



とクレオスのファントム



グレー。







右写真は見やすいように



明るめ画像ですが、実際



はどちらの色ももっと



濃色です。





フロント＆リヤのアップライトを組み立てて、シャーシに組み込んだ所です。本当に立体的な造形で見ごたえありますねぇ。



このあと排気管と補強材のパーツを付けると、パワープラントフレームがほぼ見えなくなってしまうので、ここに記念写真を置いときます(^^)





最後の２つのパーツを付けてシャーシ完成 (^^)　あと、ボルトのモールドにシャンパンゴールドを載せときます、あんまり見えないかもですが。

せっかく床下をちゃんと塗ったので、完成後も見える展示を工夫します。使うのは10年近く前に購入して放置してた展示台。









ガラスと鏡の２枚を、段差・角度を



つけてセットできるものです。







　初めて大坂のでんでんタウンに



　行って、プラモグッズを買い漁った



　時に在庫処分半額、とかになってた



　ので二つ買ったのを覚えています。







 10年ぶりに日の目を見ました (^^)





両サイドのプラ製の桟にガラス＆鏡を差し込む構造。







このように角度をつけることも、平行にもセットできます。









難点は本物のガラスなので、穴を開けたりできない。



上に載せる模型を固定する工夫が難しいです。



そこが使いにくくて放置してたって感もあります。





ここ数年、完成作はすべてWAVEのＭケースに固定してます。おととしにはＭケースの台座のサイズに合わせてアルミ製の展示台も作ったので、



今作も統一したい。そこで、このミラーベースをＭケースに組み込むコトにします。











Ｍケースの台座にこのように切り込みを入れました。







慎重に寸法を決めてカットし、押し込んでやっと嵌るぐらいの



キツキツ具合に。













　　　　　グイって押し込んでぴったり嵌ります♪







　　これで、他の完成作と同じ



　　ようにアルミ展示台にも



　　載せられます。











　　模型の固定はやっぱり



　　難しいので、展示する時は



　　置くだけかな。





　　もう少し考えよ。。。







　　











完成したシャーシを載せてみます。



当然ながら、ひっくり返して直接見るほどハッキリとは見えませんが、裏側を見せる展示として努力賞はもらえませんかねぇ？











　　　　　　　　　↑ で固定はあきらめかな、って書きましたが、



　　　

　　　　　　　　　アイデアが浮かんだのでやってみることにしました。









　　　　　　　　　　　これを使って、ガラス越しの固定を。

磁石と同径の５ミリのポンチをグリグリ。

速攻で抜けました！　予想外の簡単さ。。。

磁石をはめて、瞬着を流し込んで固定。






台座のガラス越しにくっつけてみたら、強度十分！！　横にしても逆さにしてもきっちり留まってます。うまくいった、あー嬉し♪



磁力が強くて、真上に引っ張って



外したらサスごと持ってかれそう。







こんなふうに転がして外すように



します。







で、外すたびに下の磁石が落ちたら



面倒なので、ガラスに瞬着でつけて



おきました。





というワケで③はここまで。さあ、残すはボディの塗装です。うまく行くかどうか、キャンディ塗装に挑戦！！
