Alfa Romeo Giulia Sprint GTA 製作記　②シャーシの手直し

　　　　　　①でボディの下拵えを終えたんですが、一つやり残しがあったので、②はそこから。





フロントサイドのウィンカーがボディにモールドされてたんですが、最初期に削り落としてました。クリアパーツで表現したいですからね。



ジャンクケースから、オレンジの着色ランナーのカケラを持ってきて、ちまちまとフロントサイドのウィンカーを切り出します。




いつものやり方。セロテープでボディを養生しておいて、エポキシパテでウィンカーのベース部分を作ります。



真ん中の写真の状態で硬化を待って、テープごとハズしてから整形しました。



ボディが微妙に曲面なので、パテで沿わせるのが無難と思ったんですが、出来映えが微妙。。。アトで違う方法で作り直すかもしれません。




さあ、足回りのパーツを



仮り組みして、タイヤ位置を



確認しましょう。







床下、立体的な造形で



かっこいいですね。





手は加えませんが、塗装は



なるべく丁寧にやろうと



思います。







では上下合体、修正不要だと嬉しいなあ、と念じながら (^_^;)

旧車ですから、全体的に腰高な感じでしょうけど、少し前が高いかなあ。実車画像を見てみましたが、前上がりな印象はないですね、やっぱり。



フロントを１ミリほど下げることにします。　　　さらにいろんな角度から見てみると・・・・・


　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　 あれっ、左の前輪おかしくないか？　前作でもやらなかった鬼キャンだぁ !!





















ひえぇ～～～。





　　　　　　　　　　　　　　　　　　　　　フロントのサスユニットをハズして観察してみると、



　　　　　　　　　　　 右輪はちゃんと垂直。　　　　　　　　　　　　　　　　　　　　　　　で、左輪はご覧の通り








いろいろ観察しましたが、ここを延長して、



タイヤの上側を外に追い出してやるのが、



一番帳尻が合いそうでした。







プチって切断して、アルミ線でつないで延長。







上の修正をしたせいかどうか不明ですが、



少しトーアウトだったので、



同じやり方で左右輪をつなぐこのパーツを



延長して両輪が平行になるように直しました。





トーイン気味ならともかく、前から見て



ガニ股では情けないですもんね (^_^;)





















はい、おめでとう♪







フロントの車高下げ。







これまたいろいろ観察して、



サスユニットとシャーシの接点になる



３か所の「背を低くする」コトに



しました。



線が細くて見にくいですが、



赤・白・緑、それぞれ接地面を



１ミリ削って、ダボも頭を１ミリ



飛ばしてます。





左が元の高さ、右が１ミリ下げ。



伝わりますか？



白の所はナイフがすべってダボを



切り落としてしまったので、



真鍮線で置き換えてます。





最初の状態では、タイヤの上端とホイールアーチの間にスキマがありましたが、



１ミリ下げて、タイヤ外周とホイールアーチのスキマがなくなりました。　これで前上がりな印象が消えて、バランスいい姿勢 になりましたね♪







マフラーは長～い一体パーツ。



ぐるりとパーティングラインが１周してます。





処理し始めたんですが、途中でイヤになりました。



他にやることがなくなるまで放置します。







前作のケンメリ同様、マフラーエンドがただの断面だったので、



開口だけはやりました。





こういう作業は面白いからイヤじゃないのよね。。。











完成後は下向きにちょこっと顔を出すだけなんですが、



やっぱり穴が開いてないとイヤです。







赤成形だったシャーシはラバーブラックの



砂吹きで塗装しました。





ダッシュボードやシートが付いた後でも



よく見えるフロアトンネルの部分をこういう



質感にしたかったので。









これらのパーツの塗装指示は半ツヤの黒



ですが、ラバーブラックのシャーシとの



コントラストを考えて、メタルブラックや



ツヤ有りの黒など、光沢の強い色で



塗りました。







リアリティより「やった」感を重視♪





私はこういうのが好きです。





　　　　　　　　　　ドアハンドル作らなきゃ。外装でフィッティングが必要な最後の部分です。





0.8ミリ径のアルミ線をボディの穴の幅に



合わせて コの字 に曲げます。



　そのままではずんどうで、



　ドアハンドルっぽくないので、



　右のように削って形に変化をつけて、



　左のように鏡面に研磨します。






←　１ミリ径のプラ棒の先端に、



　　キーホールのエッチングを貼り付けて、





　　　　　　ドアハンドルはこんな感じに　→







イマイチな気もしますが、ボディ塗装後はもっと



良く見えると信じましょう。。。


このラインで２トーンに塗り分けます。



実車画像を漁って、このラインの塗り分け



をたくさん発見して、かっこいいと



思ったので。





Ｃ２コルベットとか、ロータス７とか、



「なんとなくのイメージ」を確かめるため



に実車の画像を探すと、たくさんの新たな



発見があります。





１台作ると、その車について少し詳しく



なれるのは嬉しいですねぇ。







白くしたい辺りにだけ、白サフを吹きました。







乾燥後にさらにホワイトの本塗装を重ね塗りして、





マスキングして隠します。



「段付き」の所の境目がややこしい形状なので、



追従性重視でメタルックを使用。





で、最終サフはピンク。









ただいま乾燥中ですが、



赤の本塗装をするまで



マスキングは



ハズしません。







　　　　　　　　　もともと赤かったボディを銀色に塗って、その上からピンクに塗って、最後はまた赤くする・・・。



  　　　　　　　　　プラモやらない人からすれば、「この人は何をやってるんだろう」って感じでしょうね (^_^;)









ドアの内張のパーツは、多少の面の荒れ



はあるものの、リベットも含めて



繊細なモールドです。





ただ、塗り分けよりも別体化の方が



絶対キレイになるので、モールドを



落とします。







取っ手類をこれ〈30〉を使って複製しましょう。



久しぶりの使用。



お湯でぐらぐら煮て、こんな風に割り箸で押しつけます。



噛んでる途中のガムぐらいの軟らかさ。





十分に押しつけたら流水で冷やします。冷えて固まると堅めの消しゴム



ぐらいの感じ。これで雌型完成。



私、プラモ専用の雪平ナベ持ってます。料理用のを使うのは、さすがに



気が引けるもんで。　（この鍋、雪平って名前なの知ってました？）





　　　　　　パテを凹みに行き渡らせます。



　　　　　　今回は光硬化パテにしました。量産第一！






光硬化パテって、使用法には「蛍光灯で約２分」って書いて



ありますが、机上のスタンドに２,３cmまで近づけたら



ほんの数秒で固まります。

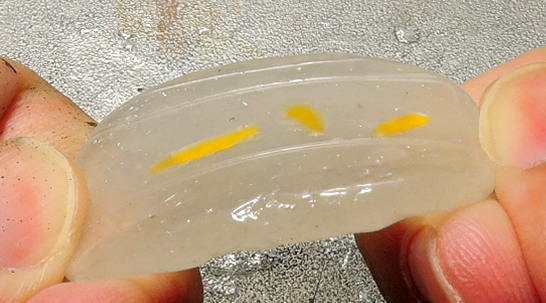

こんな風にぐいって反らせたら、空気が入って簡単に



外れます。







ウィンドレギュレータハンドル、



ドアグリップ、



インナードアハンドル



の複製ができました。



←　バリを取って





　　　　　

　　　　　　　裏側を削ってアーチ状に整形　　  →








　　　あとは、各パーツに0.3ミリの穴を開けて



　　　同径のアルミ線で軸打ちするだけです。







　　　ふふ。





ところが、ドアグリップは細すぎて、



穴を開けるのが予想以上に難しかった。







整形済みの２本はあっという間に失敗(>_<)

　　　（ 矢印の２本ね ）







効率が悪いので、先に穴を開けて、成功した



ヤツを整形する作戦に変更しました。





いっぱい失敗して（ ○のヤツね ）、



やっと２本確保。











軸打ち完了。

















　　　　　ふふふふふ。





　製作記②はここまで。③でボディが赤くなります。それとメーター周りの改修かな。しばしお待ちを (^^)








　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　









































・
